电信级ODF配线箱与配线架 光网络的核心连接枢纽

在当今以光纤为主导的现代通信网络中，高效、可靠且易于管理的物理连接是实现高速数据传输与稳定服务的基础。电信级光纤配线架（ODF, Optical Distribution Frame）及其配套的配线箱，正是构成这一基础架构的核心物理连接与管理枢纽。它们不仅服务于电信运营商的核心机房、数据中心，也广泛应用于企业网、校园网及各类光纤到户（FTTH）场景。

一、核心定义与功能定位

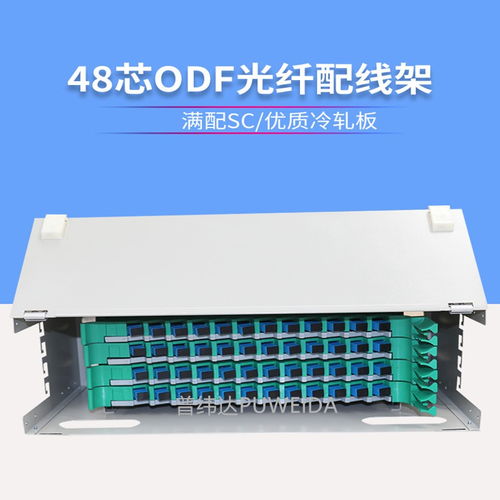

电信级ODF配线架是一种专门用于光纤通信系统中，对光缆、光纤进行终接、分配、调度、保护和管理的机架式设备。其“电信级” designation 意味着它设计用于满足电信运营商对高可靠性、高密度、易于维护和长期稳定运行的严苛要求。

配线箱（或光纤配线箱）通常指尺寸较小、安装更灵活的箱体式设备，常用于光纤网络的分配点（如楼内配线间、路边机柜），功能与ODF类似，但规模和容量相对较小。

两者共同的核心功能包括：

1. 光纤终接与固定：为引入的光缆提供安全的终结点，并将光缆中的光纤与尾纤（跳线）通过熔接或机械接续方式可靠连接。
2. 跳线管理与调度：提供有序的跳线路由、存储和管理空间，实现不同光端口之间的灵活连接与更改，这是网络配置和故障修复的关键。
3. 光纤保护：对脆弱的光纤接续点和弯曲半径提供物理保护，防止因挤压、过弯、灰尘等导致的光信号衰减或断裂。
4. 标识与管理：提供清晰的端口、路由标识系统，是实施高效运维和快速故障定位的基础。

二、关键特性与技术考量

1. 高密度与模块化设计：现代电信级ODF普遍采用模块化结构（如12芯/24芯模块），支持在有限空间内容纳最大数量的光纤芯数，适应光纤网络不断增长的容量需求。配线箱也趋向于模块化，便于扩容和维护。
2. 卓越的熔接与存储能力：内置的熔纤盘（或接续盒单元）提供安全、有序的光纤熔接点和冗余光纤的盘留存储空间，确保光纤弯曲半径大于最小允许值（通常为30mm）。
3. 灵活的适配器配置：支持安装各种类型的光纤适配器（如LC、SC、FC、MTP/MPO等），满足不同连接器接口的需求，尤其是向小型化（如LC）、高密度（如MTP/MPO）发展的趋势。
4. 坚固的结构与可靠的保护：采用优质冷轧钢板或铝合金材料，具备良好的电磁屏蔽、防尘、抗震及阻燃性能。配线箱通常具备较高的防护等级（如IP65），适用于户外或恶劣环境。
5. 智能化的演进：随着光网络管理需求的提升，支持电子标签（如RFID）、光纤链路自动识别与监控功能的智能ODF/配线箱开始出现，可实现物理层连接的数字化管理，极大提升运维效率。

三、主要应用场景

• 中心机房/数据中心：作为光传输设备（如OTN、交换机、路由器）与进局光缆之间的主配线区，进行大规模的光纤交叉连接与分配。
• 光纤接入网：在FTTH网络中，ODF配线架用于局端（OLT侧），而配线箱则广泛部署于光分配点（ODP）、光交接箱及用户端（ONU/ONT入户前），实现分光器安装与用户光纤的分配。
• 移动承载网：在4G/5G基站的回传和前传网络中，用于基站侧与汇聚机房的光纤连接管理。
• 企业/园区网络：用于大楼配线间或数据中心，管理连接各楼层或部门的光纤干线。

四、选型与部署要点

在选择和部署电信级ODF与配线箱时，需综合考虑：

• 容量规划：根据当前需求及未来若干年的扩容预期，确定总芯数、模块数量及机架/箱体尺寸。
• 兼容性与接口：确保适配器类型与现有及规划的网络设备跳线接口兼容。
• 安装环境：根据机房、户外、墙挂、机架安装等不同环境，选择合适结构、材质和防护等级的产品。
• 可维护性：考虑正面/背面操作空间、跳线管理的便利性、标识系统的清晰度以及模块是否易于插拔更换。
• 标准符合性：产品应符合或参考国内外相关行业标准（如YD/T 778、GR-449等），确保互操作性和质量可靠性。

###

电信级ODF配线箱与配线架虽不直接处理数据信号，但作为光网络物理层的“接线板”和“交通枢纽”，其性能与可靠性直接关系到整个通信网络的可用性与运维成本。随着光纤网络持续向更高带宽、更广覆盖、更智能管理方向发展，这些配线设备也将继续向着更高密度、更强智能化、更优用户体验的方向演进，持续为稳固的数字世界基石保驾护航。
