网络配线架 数据中心与机房布线的“交通枢纽”

在网络综合布线系统中，配线架扮演着至关重要的“交通枢纽”角色，它将复杂的网络线路进行有序管理、集中连接和灵活调度，是现代数据中心、企业机房乃至家庭网络不可或缺的核心组件。其工作原理与应用方式可以概括为以下几个核心环节：

1. 角色定位：连接与转换的中心

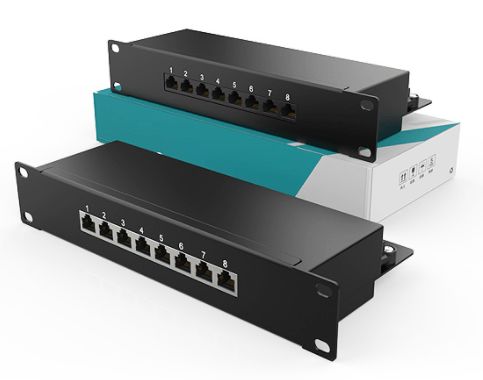

配线架本质上是一个装有多个连接器模块（如RJ45端口或光纤适配器）的金属或塑料机架设备。它的一端连接来自工作区（如办公室工位）的水平布线（通常是墙面板到配线架的网线），另一端则通过跳线连接到网络核心设备（如交换机、路由器或服务器）。

2. 核心工作流程

• 汇聚接入：所有从房间内信息点（墙上面板）布放过来的网线（称为“永久链路”或“水平线缆”），都会汇聚到机房的配线架上。每根网线会按照预先规划的标号，端接到配线架背面的打线模块上（使用打线刀或免打工具）。
• 端口映射：配线架正面的每个RJ45端口都对应背面一个固定的打线位，从而与来自特定信息点的网线形成一一对应的物理连接。
• 灵活跳接：网络管理员使用短跳线（Patch Cable），一端插入配线架正面的端口，另一端插入网络交换机的相应端口。这样，就将终端信息点与网络设备逻辑地连接起来。
• 管理与标识：配线架允许对每个端口进行清晰的标签标识（如“3楼A区-工位01”），结合机柜理线器，使海量线缆整齐有序，极大便于日常维护、故障排查和线路调整。

3. 关键应用价值

• 集中化管理：将所有分散的线缆接口集中在一个或几个配线架上，实现整洁、规范的机房环境。
• 提高灵活性：当需要更改某个信息点的网络归属（例如从市场部VLAN切换到研发部VLAN）时，只需在配线架前更改跳线连接至不同的交换机端口即可，无需改动墙面板到机房的固定线路，这称为“跳接管理”。
• 增强可靠性：永久链路（墙面板至配线架部分）一旦安装测试合格便很少动，减少了因频繁插拔导致接口损坏的风险。日常的变更操作仅在配线架正面使用跳线完成，保护了主干线路。
• 便于测试与隔离：配线架为网络分段测试提供了便利点。可以方便地断开跳线，使用测线仪或网络分析仪对水平链路进行故障诊断。

4. 实际应用场景示例

在一个典型的企业网络中：

1. 员工电脑网线插入墙上面板。
2. 墙面板后端网线穿过吊顶或地板，连接至机房配线架背面。
3. 配线架正面端口通过跳线连接至交换机。
4. 交换机再通过上行链路连接到核心路由器或防火墙。

当该员工更换工位，其新工位的信息点可能已连通配线架的某个端口。网络管理员只需在配线架侧，将该端口对应的跳线从旧交换机端口拔下，插入为新部门服务的交换机端口上，网络切换即告完成，过程高效且对物理布线零破坏。

5. 类型选择

• 铜缆配线架：用于连接双绞线（如超五类、六类网线），常见有24口、48口等规格。
• 光纤配线架：用于端接和管理光纤跳线，提供LC/SC等光纤适配器的安装面板。
• 屏蔽与非屏蔽：根据布线系统的屏蔽要求选择对应配线架，以确保完整的屏蔽性能。

总而言之，网络配线架是结构化布线系统的智慧中枢。它将固定的基础设施与灵活的网络逻辑连接分离开来，通过规范的物理接口管理和跳接操作，实现了网络的高效、可靠与可管理性，是支撑现代网络“动脉”畅通无阻的基石。
